SCS2系列喜开理CKD拉杆气缸安装指导

SCS2系列喜开理CKD拉杆气缸安装指导

新款SCS2-N-CB-125B-175-J

带制动拉杆型气缸

口径系列。

是在拉杆固定的坚固型气缸（SCG）系列上附带高可靠性制动器的带制动器气缸。

【紧凑而又可靠的制动部】

制动部采用与颇受好评的JSC3系列相同的机构。

具有可靠的耐久性。

【 夹持力】

采用锁紧机构，活塞杆夹持力与推力（使用压力0.4MPa时）的2倍相当。

紧固型气缸

普通气缸的中口径(Φ20Φ40）系列，高***、长寿命。产品种类丰富的滚压型气缸。

【产品种类丰富】

缸筒采用不锈钢材料的圆型通用气缸。

产品种类、选择项丰富，适用于多种用途。

小型气缸

普通气缸的中口径(Φ20Φ40）系列，可拆卸的气缸

【可拆解】

考虑密封件更换等维护性能的圆型通用气缸。

日本CKD气缸的工作原理:在日本CKD气缸缸管轴向开有一条槽， 活塞与滑块在槽上部移动。为了防止泄漏及防尘需要，在启

齿部采用聚氨脂密封带和防尘不锈钢带固定在两头缸盖上,活塞架穿过槽，把活塞与滑块连成- -体。 活塞与滑块毗连在一-路,带

动固定在滑块上的履行机构实现往来来往运动。以上是部分无杆气缸的基本原理，这些无杆气缸的共同特点是: 1)与普通的无杆

气缸对比，在同样行程可缩小1/2安装地位; 2)不需设置防起色构; 3)实用于缸径10 ~ 80mm,长行程在缸径240mm时可达4

m; 4)速度高，尺度型可达0.1~0.5m/s;高速型可达到0.3 ~ 3.0m/s。

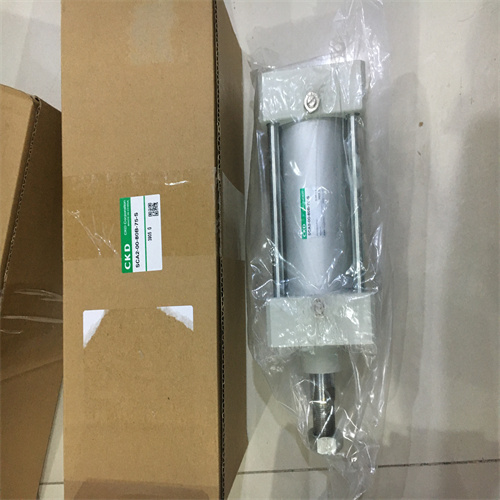

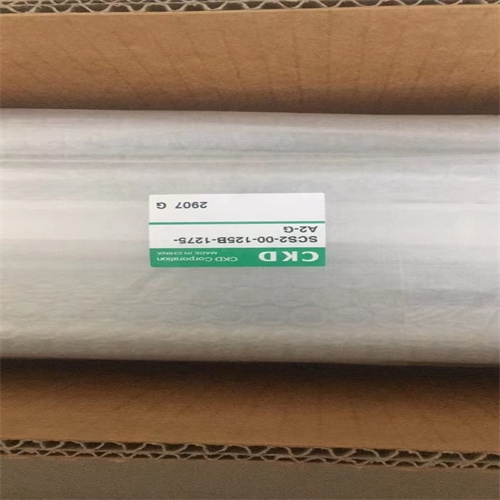

日本CKD气缸的实物图片

SCS2系列喜开理CKD拉杆气缸安装指导
